DENTAL WINGS CAD YAZILIMLARI
Dental Wings, protetik dizayn konusunda çok kapsamlı bir CAD yazılımı yelpazesine sahiptir. Tüm yazılımlar Türkçe'ye çevrilmiştir ve aynı veritabanına bağlanarak çalıştırılabiir, Dental Wings İşletim Sistemi (DWOS) olarak adlandırılan bu platforma ait aşağıdaki yazılımlar tek tek yada set olarak kurulabilir. Demo kurulum mümkündür, kişisel bilgilerinizi levent.ak@turkuazdental.com adresine yazabilirsiniz. Yazılımların çalışabilmesi için gerekli minimal bilgisayar konfigürasyonunu buradan indirebilirsiniz.
- DWOS CNB: Kron/köprü (crown & bridge) yazılımı
- Temel kron/köprü yazılımı, teleskop, inlay/onlay, post-core, laminate, diagnostik wax-up, gibi birçok protetik endikasyonun dizaynını yapabilir
- DWOS IMP: Custom abutment modülü
- İmplant taramasını ve custom abutment dizaynını yapar. İmplant kütüphanesi alabilir.
- DWOS RPM: Hızlı prototipleme ve üretim modülü
- 3D-printer'lar için nesting modülü. Envisiontec Perfactory ve Solidscape uyumludur.
- DWOS CAM: Milling için nesting arayüzü
- CAD yazılımı içinde otomatik nesting ve takımyolu çıkartan arayüz. Picasoft ve Sescoi uyumludur.
- DWOS VMB: Dental model dizayn modülü
- Intra-oral tarayıcılardan yada ölçü-tarayıcılarından gelen STL tarama datasını artikülatörlü modele dönüştürür.
- DWOS PFW: Haraketli protez dizayn modülü
- İskelet gibi hareketli protezlerin dizaynını sağlar, takım diş diziliminin ön-izlemesi mümkündür.
PRE-OPERATİF İMPLANT PLANLAMASI
CAD/CAM prosesleri ile üretilen protetik altyapılarda implant çalışmalarının oranı gün geçtikçe artmaktadır. Protetik dizayn ile implant planlamasının entegrasyonu vazgeçilmez bir yardımcı olacaktır.

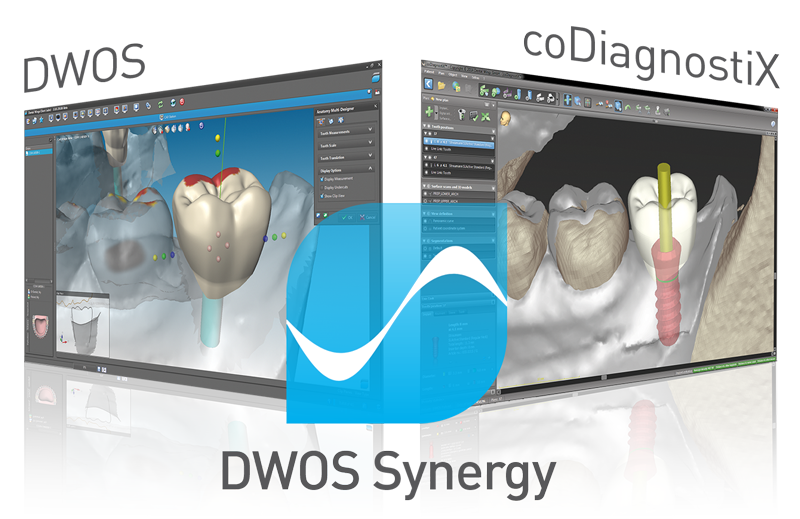

STRAUMANN® CO-DIAGNOSTIX™ ARAYÜZÜ
Dental Wings, DWOS platformu ile Straumann® coDiagnostix™ arasında bir arayüz yaratmaktadır. Bu entegre çözüm sayesinde implantolojistler, dişhekimleri ve laboratuvarların tek bir yazılım platformunda buluşması sağlanmaktadır.
- Pre-operatif implant planlama yazılımı herhangi varolan yada yeni bir CBCT tarayıcısından (Dİcom formatında) data alabilir.
- Pre-operatif implant planlama yazılımı birçok lider implant üreticisine ait implantların yerleştirilmesini mümkün kılmaktadır. Benzer yazılımların aksine, tek bir implant üreticisi yerine birçok implant üreticisi ile entegrasyon sağlanmıştır.
- Cerrahi-rehberler lokal olarak GnoyX™ mekanik aparatı kullanılarak üretilebilir. Benzer yazılımların çoğu rehberlerin merkezi üretimini zorunlu kılmaktadır.
- Entegre çözüm sayesinde "geriye-dönük" planlama yapılabilir. Örnek olarak başlangıç noktasında önce protetik dizayn yapılır ve implant planlaması protetik dizayna göre yapılmış olur.
SANAL ARTİKÜLATÖR
Sanal Artikülatör modülü klinik ortamındaki oklüzal düzenleme zamanını önemli miktarda azaltır. Modül, CAD dizayn prosesine kapanışın kinematik analizini eklemektedir. Yazılım, kompleks mandibuler hareketleri protrüzyon, retrüzyon, laterotrüzyon olarak ayrı ayrı algoritmalar ile hesaplıyarak oklüzal kontak bölgelerini belirler.
- Modeller artikülatöre alınıp ayarlandıktan sonra Dental Wings scannerında taranır ve CAD dizayn ortamına aktarılır. Dental Wings, SAM GmbH ile partnerlik anlaşması yapmıştır ve yazılım SAM artikülatörlerini desteklemektedir.
- Protetik dizayn statik olarak DWOS Kron/köprü yazılımda modele edilir.
- Sanal artikülasyonun simulasyonundan sonra okllüzal kontak noktalarını belirtir otomatik olarak dizaynda yapılması gereken değişiklikleri gösterir.
DWOS CNB: CROWN AND BRIDGE - KRON/KÖPRÜ MODÜLÜ
Dental Wings platformuna (DWOS) ait CNB modülü tüm yönleri ile dijital bir kronun üretilmesini sağlar.
YÜKSEK FLEKSİBİLİTE
DWOS diş teknisyenlerini dizayn esnasında basamak-basamak ilerlemeye zorlamaz ve bu sayede teknisyenleri yaratacılıklarını özgür bırakabilmelerini sağlar.
- STL dosyalarını alıp-verebilme: i) önceden yapılmış dizaynları wax-up (mum modelaj) olarak tekrar kullanma ii) Çene kemiği datası için CBCT yada yüz-tarama datası alabilme
- Dizayn esnasında en başa dönmeye gerek kalmadan endikasyonu değiştirebilirsiniz. Örnek olarak dizayn esnasında kopingleri ful kronlara çevirebilir veya köprüye aragövde (kanat) ekleyebilir yada köprüyü ufak parçalara ayırabilirsiniz (Örnek olarak kanin-kanin 6 üye köprüyü 3'er üyeli 2 köprüye bölebilirsiniz.)
KULLANICI-DOSTU ARAYÜZ
Protetik dizayn araçları marketteki en esnek ve kullanımı en kolay dizayn araçlarından oluşmuştur. Herhangi bir protezdden yada dişten bir diğerine tek bir tıklama ile geçilir ve global dizayn istenildiği gibi değiştirilebilir.
Materyal eklem aracı standart mum modelaja ait tüm özelliklerin yanında serbest-form (morphing) opsiyonu da mevcuttur.
- Transform aracı sayesinde herhangi bir sınırlama olmaksızın rotasyon, büyütme/küçültme ve pozisyonlama yapılabilir.
- Klinik tutamaçlar ile morfolojik olarak doğru dizaynlar yapılabilir.
- Simultane olarak alt-üst çene dizaynları yapılabilir.
- Gerçek-zamanlı cut-back hesaplaması.
- Otomatik minimum kalnlık hesaplaması.
- Mum-modelaj adaptasyonu.
- Oklüzyon düzenlemesi.
Özelleştirilebilir kütüphaneler kullanıcının dizayn ortamını genişletir:
- Materyal kütüphaneleri
- Anatomi kütüphaneleri
- Arabağlayıcı editörü
- Hassas tutucu (ataşman) kütüphaneleri
GENİŞ DİZAYN YETENEKLERİ
Geliştirilmeye başlandığı ilk günden bu yana DWOS yazılımları "dışarıdan-içeri" (ourside to inside) stratejisi ile tasarımları bitirmektedir. Bu şekilde altyapı dizaynı bitmiş restorasyonun oklüzyonuna göre dinamik bir şekilde otomatik olarak ayarlanır ve homojen porselen boşluğu bırakılmış olur. DWOS Kron/köprü modülü birçok endikasyona hitap etmektedir:
- Kron ve köprüler
- Teleskop protezler
- Ful kontur protezler
- Inlay, onlay ve laminatlar
- Pres kron ve köprüler

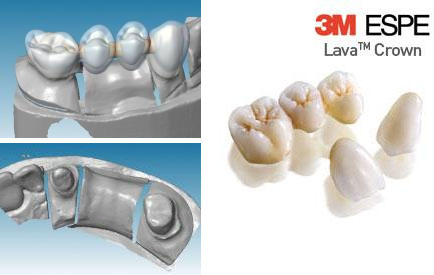

DENTAL WINGS kuLLANICILARI 3M LAVA™ İLE ÇALIŞABİLİR
3M ESPE'nin SOI (seçici olarak açık) programı ile Dental Wings sistemleri (3series, 5series, 7series) 3M ESPE tarafından onaylanmıştır ve Lava™ için spesifik data üretebilmektedir. Oluşturulan data otorize edilmiş Lava™ merkezine yollanabilir.
DWOS IMP: IMPLANT - İMPLANT CUSTOM ABUTMENT MODÜLÜ
CAD/CAM prosesleri ile üretilen protetik altyapılarda implant çalışmalarının oranı gün geçtikçe artmaktadır. Protetik dizayn ile implant planlamasının entegrasyonu vazgeçilmez bir yardımcı olacaktır.
BİRÇOK İMPLANT SİSTEMİNİ ERİŞİM
Değişik üreticilerden sağlanan (orijinal yada üçüncü-parti üretici) implant kütüphaneleri ile tüm major implant sistemlerine erişim mümkün olmaktadır. Buna ek olarak, kullanıcılar kendi implant kütüphanelerini oluşturabilirler.
KOMPLEKS VE KOMBİNE İMPLANT ÇALIŞMALARI
Otomatik olarak ayarlanan paralel giriş yolları köprülerin abutmentlar üzerine kusursuzca oturmasını sağlar. Vida-destekli köprüler standart kron/köprü çalışmasındane benzer şekilde basitçe dizayn edilir.
ASTRA TECH ATLANTIS™ ENTEGRASYONU
Dental Wings scannerları çeşitli implant platformlarını tarayabilir ve dizayn edebilir. Arzu eden Dental Wings kullanıcıları yaptıkları taramaları dijital olarak Astra Tech'e yollayabilir ve Atlantis™ abutmentlarının dizayn ve üretimini yaptırabilirler.
DWOS PFW: PARTIAL FRAMEWORKS - HAREKETLİ PROTEZ DİZAYN MODÜLÜ
Son derece yüksek hassasiyetteki parsiyel protezlerin dizaynı 10 dakikadan kısa bir sürede tamamlanmaktadır. Herhangi bir STL tarama datası üzerine tasarım yapılırken geleneksel parsiyel protez tasarım basamakları takip edilir:
- Giriş-yolu, gerçek zamanlı undercut ölçümü ile saptanır.
- Daha iyi bir retansiyon için andırkatların otomatik block-out yapılması
- Palatinal plak yada alt çenede bar isteğe göre dizayn edilir.
- Kroşeler istenilen tip ve formda dizayn edilir.
- Retansiyon gridleri, kafes ve akrill bitim hattı dizayn edilir.
- Eğer varsa oklüzal tırnaklar dizayn edilir.
- Eğer varsa akrilik dişler için pinler yerleştirilir.
- İsteğe bağlı olarak döküm destek barları yerleştirilir.
DWOS VMB: VIRTUAL MODEL BUILDER - sanal model yapICI MODÜLÜ
Intraoral scanner ve ölçü tarayıcıların gelişmesiyle ortaya çıkan model yapımına ait özel gereksinimleri karşılamak üzere tasarlanmış bir yazılımdır. VMB, intraoral scannerlardan yada ölçü tarayıcılarından gelen datayı kaideli ve güdüklü model haline getirirken aynı zamanda modelleri artikülasyona da alabilmektedir.
- Tarama dosyaları alınır. Eğer varsa kapanış modeli de yazılıma alınır.
- Tarama datası sanal olarak iyileştirilebilir, örnek olarak eğer varsa boşluklar kapatılabilir.
- Belirlenen parametrelere göre model kaidesi oluşturulur.
- Arzu edilen artikülatör eki yerleştirilir.
- Güdük isteniyorsa preperasyonun marjin hattı çizilir ve arzu edilirse bu kole hattı CAD dizaynında kullanılır.
- Güdük belirlenen parametrelere göre trimlenir.

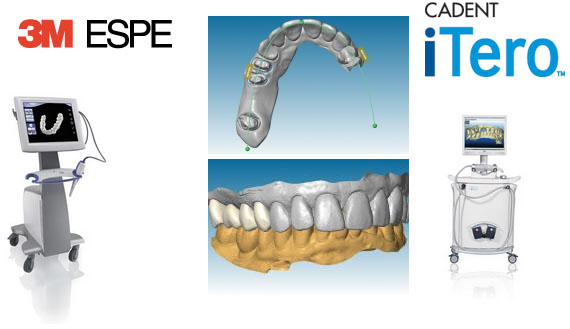

Herhangi bir açık-sistem (STL dosya üretebilen) bir ölçü-tarayıcısı yada intraoral scannerdan data alınması mümkündür. Dental Wings partnerlik anlaşması gereğince 3M ESPE C.O.S ve CADENT iTERO intra oral taraycıları ile entegre çalışabilmektedir.
DWOS CAM: MILLING İÇİN NESTING ARAYÜZÜ
Üretim modülü olarak DWOS CAM birçok ara basamak işlemi ortadan kaldırarak laboratuvara zaman kazandırmak mümkündür.
BLOK YÖNETİMİ
Kullanıcılar silindirik yada prizmatik şekilde kendi bloklarını yaratabilirler. Blokların ebatları tanımlanabilir, güvenlik mesafesi oluşturulabilir ve otomatik olarak sinter pinleri oluşturulabilir.
TASARIM DOSYALARININ ENTEGRE OLARAK YERLEŞTİRİLMESİ (NESTING)
Ebat olarak uygun bloklara otomatik olarak yerleştirilir ve kolaylıkla tasarımlar pozisyonlandırılır. Destek ataşmanlar otomatik olarak oluşturulur ve istenirse kullanıcı tarafından düzenlenebilir.
TAKIMYOLU OLUŞTURULMASI
Entegre hesaplama motoru ile 3 yada 5-eksenli olarak takımyolları yazılım tarafından oluşturulabilir.
DWOS RPM: RAPID PROTOTYPING - HIZLI PROTOTİPLEME MODÜLÜ
RPM modülü altyapı ve model üretimi için hzılı prototipleme makinalarına en hızlı yolu sunmaktadır. RPM modülü, otomatik support (destek materyali) ve iş tanım etiketi oluşturabilir. Dosyalar kendine ayrılmış nesting alanına optimum şekilde otomatik olarak pozisyonlandırılır. Bu şekilde üretim tablasına sığdırılabilecek üye sayısı maksimize edilirken, yazım (printing) zamanı da minimize edilir. Üretim yani
yazım işlemine başlamak için gerekli üretim dosyası doğrudan RP makinasına (hızlı prototipleme makinasına) yollanır.

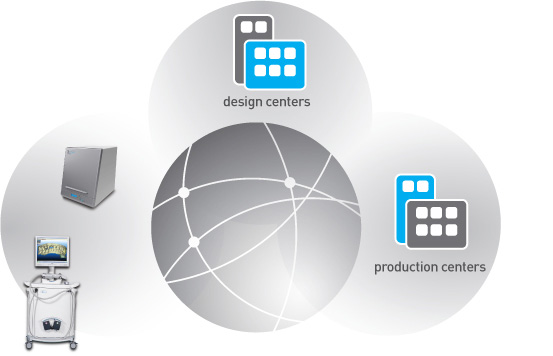

DHS: DENTAL HUB SYSTEM - DATA YÖNETİMİ & İŞ-YÖNLENDİRME
Dijital dişhekimliği dental profesyonellere taramadan üretime kadar değişen optimal tekonoloji kombinasyonlarına erişimi sağlamaktadır. Değişik kombinasyonlara erişim sayesinde laboratuvarlar yatırımlarını optimize edebilirler, çünkü DHS sistemi sayesinde bütün üretim makinalarını satın alma zorunluluğu ortadan kalkmaktadır.
DHS sistemi kapalı yada açık olarak tüm dünya üzerindeki tarama, tasarım ve üretim merkezlerini gerçek-zamanlı olarak birbirine bağlamaktadır. Tüm DWOS kullanıcıları dünyanın en hızlı büyüyen ağına katılabilirler.
TEKNİK DOSYALAR
Dental Wings CAD yazılımlarına ait tenik bilgileri aşağıdaki linklerden bilgisayarınıza indirebilirsiniz. Pdf formatındaki bu broşürlerden yazılımlara ait detaylı bilgilere ulaşabilirsiniz..
